Table 1: Inputs/Terminals
Inlet, All Switches-Auto | ||||||
TH1 | TH2 | TH3 | TH4 | TH5 | PP-F | Latch |
short | open | open | open | open | short | off |
open | short | open | open | open | short | off |
open | open | open | open | short | short | off |
open | open | open | open | open | open | off |
open | open | open | short | open | short | off |
Table 2: Contactors K1-10
K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 |
115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | |
115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | |
115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | |
115V | 115V | 115V | 115V | ||||||
115V | 115V | 115V |
Table 3: Contactors K11-20
K11 | K12 | K13 | K14 | K15 | K16 | K17 | K18 | K19 | K20 |
115V | |||||||||
115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V |
Table 4: Contactors K21-28
K21 | K22 | K23 | K24 | K25 | K26 | K27 | K28 |
115V | 115V | ||||||
115V | 115V | 115V | |||||
115V | 115V | 115V |

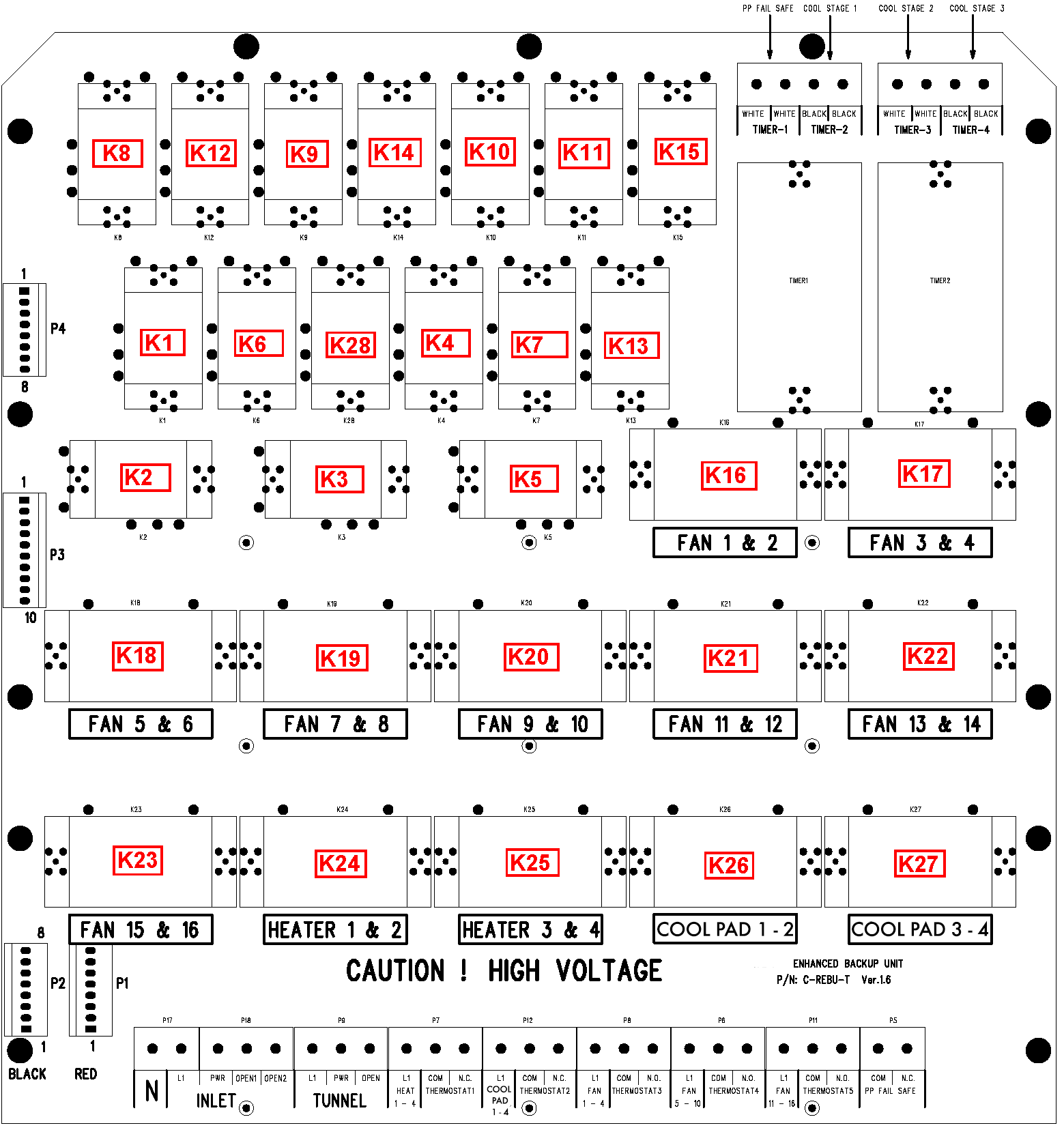

Contactor and Terminals Layout Map
