Mga Isyu sa Pag-short sa pagitan ng Ground at Common

在Platinum XL中，某些螢幕螺絲可能會導致短路問題。本文詳細說明了問題和解決方案。通常，Rotem控制器具有高水平的電氣隔離。它們配備了隔離變壓器，確保DIG COMM和軸接地（GND）斷開（見圖1）。

本文描述的程序是針對電阻大於2歐姆的情況而制定的。當我們開始使用第二個來源的XL液晶顯示器時，問題出現了；供應的LCD使GND和Dig COM之間建立了連接（短路）。

問題描述:

Rotem控制器需要良好的接地連接（0.5 - 2歐姆）。當：

• 接地電阻超過2歐姆
• 在Dig COM和GND之間發生短路時

電氣噪聲可能從接地傳輸到Dig COM，從而在Platinum中引發不必要的干擾。

通常，Dig COM連接來自低壓調節電路。圖1顯示了標準情況下GND和Dig COM之間的分離。

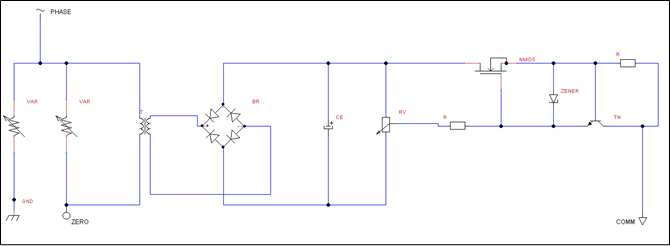

圖1：接線圖

在Platinum XL中，兩個LCD金屬螺絲可能會導致Dig COM端口和Platinum的接地（GND）之間短路。為了防止這種短路，技術人員需要用提供的替代品（塑料螺絲和塑料螺母）替換這些金屬螺絲（圖2）。

圖2：塑膠螺絲

測試
測試單元以查看COMM和GND之間是否有短路。

1. 將電壓表設置為短路模式。

2. 檢查晶體管的主體與金屬保護器之間的短路，如圖3所示。

圖3：電壓表

3. 如果有短路，請進入下一部分。

警告：如果沒有短路，請不要更換螺絲。

程序

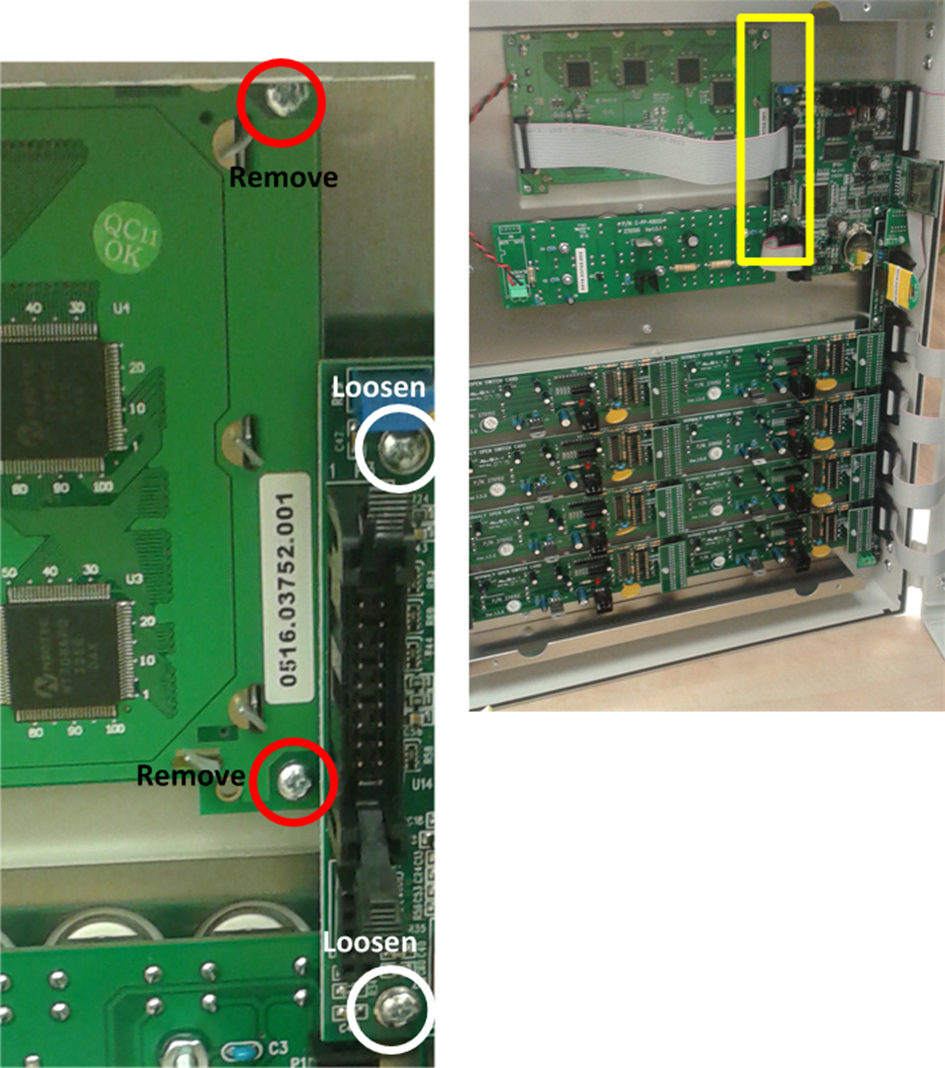

圖4：螺絲位置

圖4顯示了螺絲的位置。

1. 鬆開標示為“鬆開”的CPU上的兩個螺絲。

2. 用手指輕輕抬起CPU（僅抬起足夠的高度以方便訪問Platinum XL螢幕）。

3. 移除標示為“移除”的兩個螺絲。

4. 在螢幕和金屬板之間放置兩個塑料螺母（圖5）。

5. 將螺絲插入螺母並擰緊。

6. 重新擰緊步驟1中鬆開的螺絲。

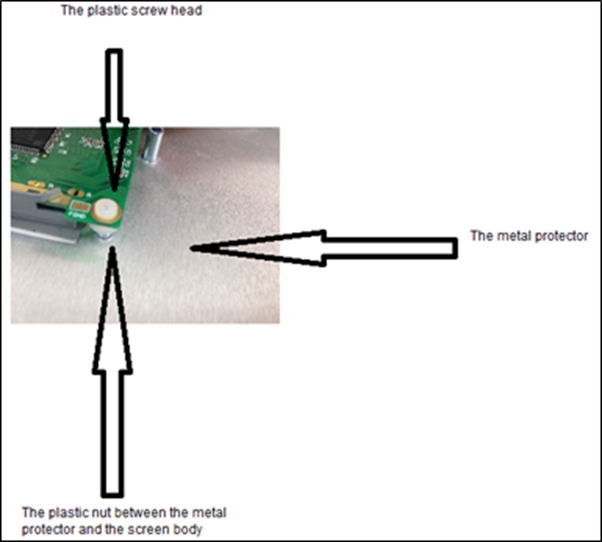

圖5：放置塑膠螺母

將螺母放置在螢幕和金屬板之間可以防止COMM連接器與GND短路。
