接地与公共之间的短路问题

在Platinum XL中，某些屏幕螺丝可能会导致短路问题。本文件详细说明了问题和解决方案。通常，Rotem控制器具有高水平的电气隔离。它们配备了隔离变压器，确保DIG COMM和轴接地（GND）断开（见图1）。

本文描述的程序是针对电阻大于2欧姆的情况而制定的。当我们开始使用第二个来源的XL液晶显示器时，问题出现了；供应的LCD使GND和Dig COM之间建立了连接（短路）。

问题描述:

Rotem控制器需要良好的接地连接（0.5 - 2欧姆）。当：

• 接地电阻超过2欧姆
• 在Dig COM和GND之间发生短路时

电气噪声可能从接地传输到Dig COM，从而在Platinum中引发不必要的干扰。

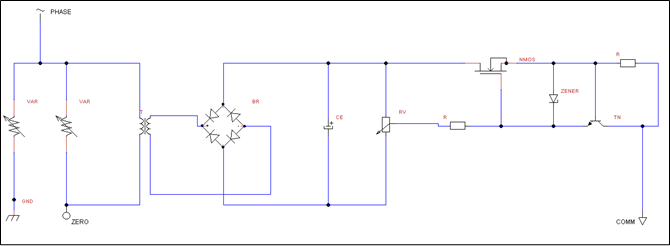

通常，Dig COM连接来自低压调节电路。图1显示了标准情况下GND和Dig COM之间的分离。

图1：接线图

在Platinum XL中，两个LCD金属螺丝可能会导致Dig COM端口和Platinum的接地（GND）之间短路。为了防止这种短路，技术人员需要用提供的替代品（一个塑料螺丝和一个塑料螺母）替换这些金属螺丝（图2）。

图2：塑料螺丝

测试
测试设备以查看COMM和GND之间是否存在短路。

1. 将电压表设置为短路模式。

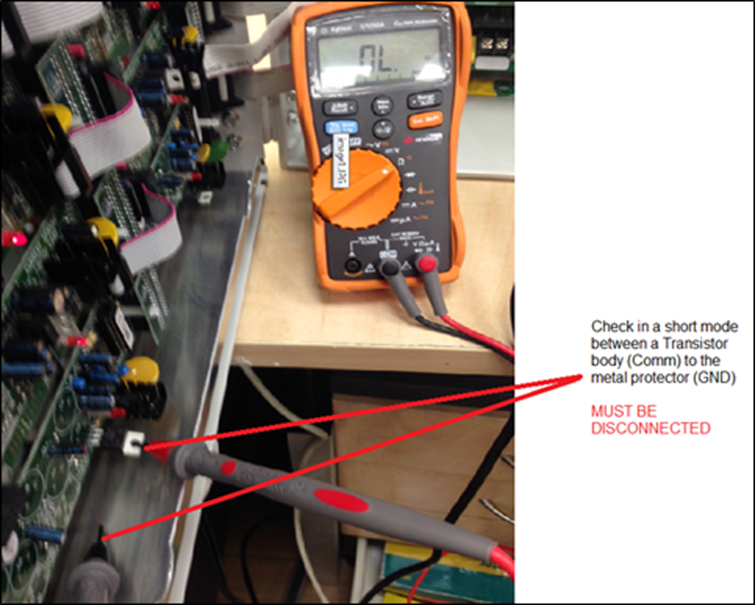

2. 检查晶体管的主体与金属保护器之间的短路，如图3所示。

图3：电压表

3. 如果存在短路，请继续以下部分。

警告：如果没有短路，请不要更换螺丝。

程序

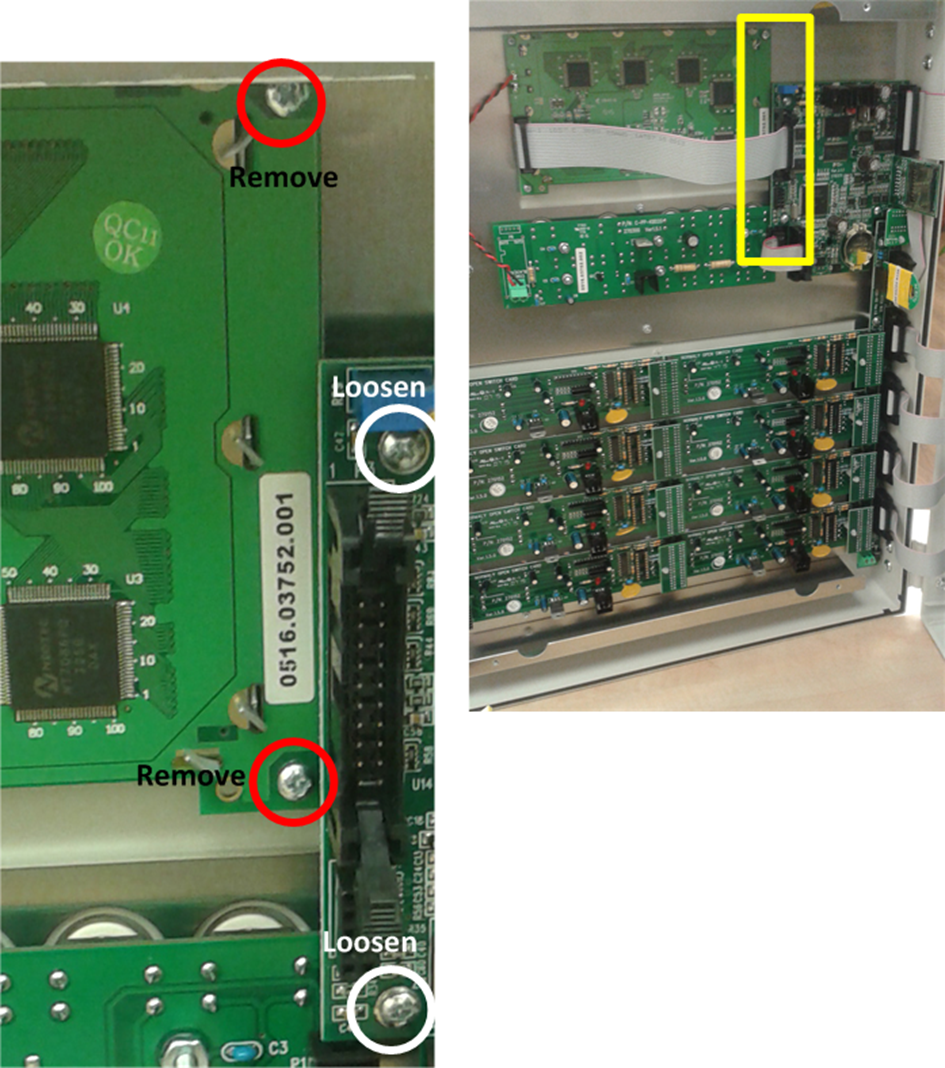

图4：螺丝位置

图4展示了螺丝的位置。

1. 松开标有“松开”的CPU上的两个螺丝。

2. 用手指轻轻抬起CPU（只需抬起足够的高度以方便访问Platinum XL屏幕）。

3. 移除两个标有“移除”的螺丝。

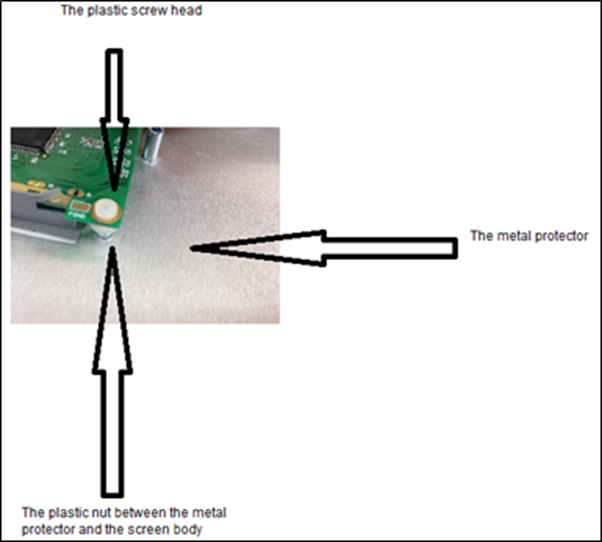

4. 在屏幕和金属板之间放置两个塑料螺母（图5）。

5. 将螺丝插入螺母并拧紧。

6. 重新拧紧步骤1中松开的螺丝。

图5：放置塑料螺母

将螺母放在屏幕和金属板之间可以防止COMM连接器与GND短路。
