Thông tin sơ bộ
Bảng ghi chú
| RSW-2 | |
| Bo mạch nằm trên cửa | A |
| Bo mạch nằm trong hộp chứa chính | B |
| Cáp và Bó cáp | C |
| Munters Part Number (MPN) | Mã đặt hàng |
DS PTTT RSW-2
DS PTTT bo mạch nằm trên cửa
| Mã số | Mô tả | Mã đặt hàng | Ghi chú |
| A1.1.1 | RSW2 -POU- CPU CARD (RSW2-L) | MPN: 911-99-00004 | OR |
| DPN: | |||
| A1.1.2 | RSW2 -POU- CPU CARD (RSW2-L&C) | MPN: 911-99-00020 | OR |
| DPN: | |||
| A1.2.1 | RSW2 -POU- CPU CARD WITH CHINESE LCD (RSW-2-CN-L) | MPN: 911-99-00003 | OR |
| DPN: | |||
| A1.2.2 | RSW2 -POU- CPU CARD WITH CHINESE LCD (RSW-2-CN-L&C) | MPN: 911-99-00021 | OR |
| DPN: | |||
| A1.3 | RSW2 -POU- CPU CARD WITH RUSSIAN LCD (RSW2-RU-L) | MPN: 911-99-00007 | |
| DPN: | |||
| A1.1.1\2a | RFS6/RSW2 NEW LCD - 90 DEGREES HEADER (SP-R-FSRSW-LCDNW) | MPN: 912-99-10014 | OR |
| DPN: | |||
| A1.2.1\2a | RSW2 CHINESE LCD (SP-RSW2-CN-LCD) | MPN: 999-99-00021 | OR |
| DPN: | |||
| A1.3a | RSW2 -POU- RUSSIAN LCD (SP-250034) | MPN: 911-99-00008 | |
| DPN: | |||
| A1b | EPROM (A-EPROM) – programmed according to the customer's instructions | MPN: 999-99-00008 | U4 |
| DPN: | |||
| A1c | BAT 3V FOR PCB WITH 3 PINS HOLDER (SP-450002) | MPN: 999-99-00121 | BAT-1 |
| DPN: |
| Mã số | Mô tả | Mã đặt hàng |
| C1 | RSW / RFS FLAT CABLE 16P 36cm (SP-141036) | MPN: 912-99-10015 |
| DPN: | ||
| C2 | RSW/RFS FLAT CABLE 16P 47cm (SP-141037) | MPN: 912-99-10016 |
| DPN: |
DS PTTT bo mạch nằm trong hộp chứa chính
| Mã số | Mô tả | Mã đặt hàng | Ghi chú |
| B1.1.1 | RSW2 -POU- POWER CARD 230Volt (RSW2-P-V2) | MPN: 911-99-00005 | OR |
| DPN: | |||
| B1.1.2 | RSW2 -POU- POWER CARD 230Volt (RSW2-P-V2) &c | MPN: 911-99-00022 | OR |
| DPN: | |||
| B1.2.1 | RSW2 -POU- POWER CARD 115Volt (RSW2-P-V1) | MPN: 911-99-00016 | OR |
| DPN: | |||
| B1.2.2 | RSW2 -POU- POWER CARD 115Volt (RSW2-P-V1) & c | MPN: 911-99-00023 | |
| DPN: | |||
| B1a | CHIP CNY17-4 6LEGS (SP-CNY17-4) | MPN: 999-99-00131 | U8,U9 |
| DPN: | |||
| B1b | IC ILD5 DIP8 (SP-220142) | MPN: 999-99-00091 | U10 |
| DPN: | |||
| B1c | PLUG JUMPER (SP-150034) | MPN: 999-99-00222 | (J1) |
| DPN: |
Bo mạch và Cáp

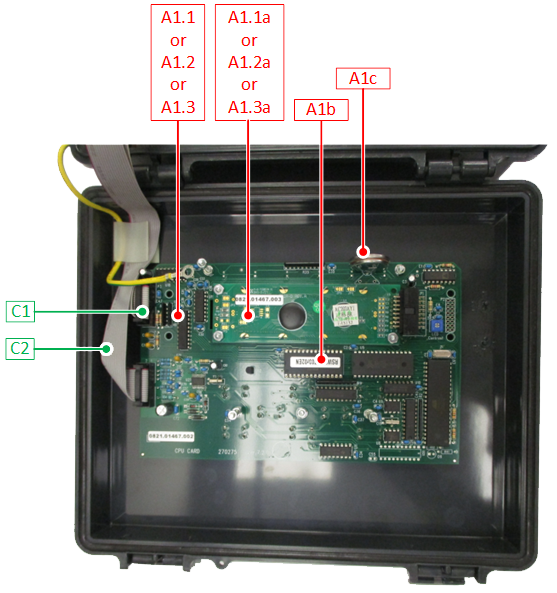

Bo mạch nằm trên cửa
| Hình ảnh | Mô tả | Mã đặt hàng |
|

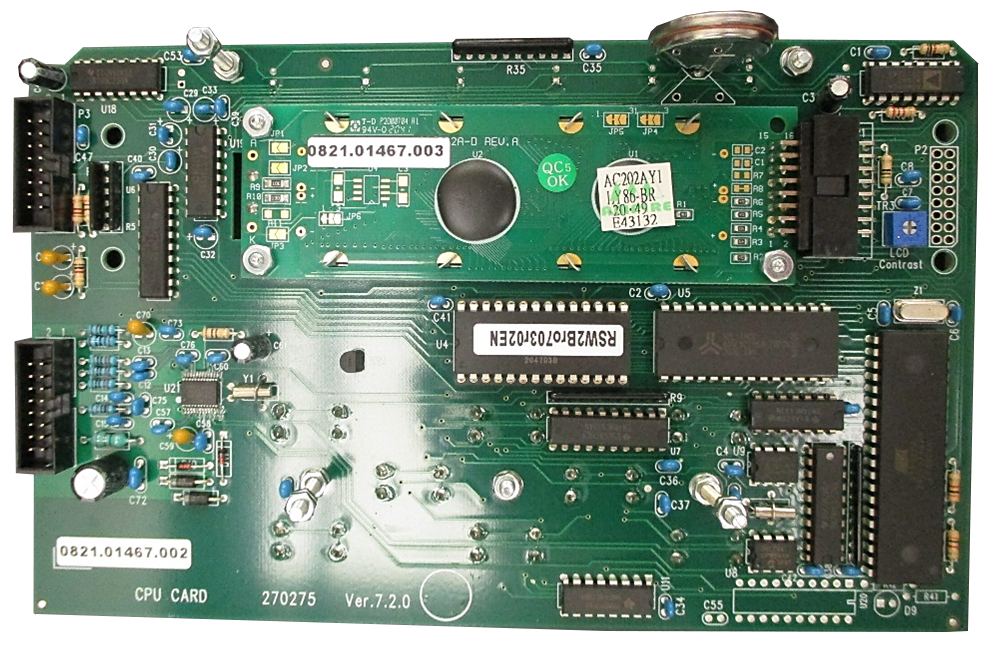

R-RSW2-L: RSW-2 CPU CARD
R-RSW2-CN-L: RSW-2 CPU CARD CHINESE LCD
R-RSW2-RU-L: RSW-2 CPU CARD RUS LCD |
911-99-00004
911-99-00003
911-99-00007 |
|
|
R-RSW2-L&C: RSW-2 CPU CARD&COATING
R-RSW2-CN-L&C: RSW-2 CPU CARD CHINESE LCD&COATING |
911-99-00020
911-99-00021 |
|

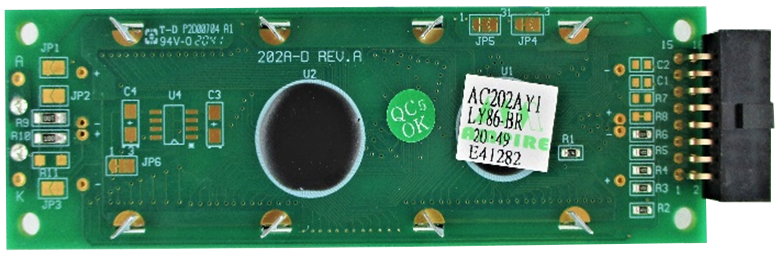

| 250007: LCD 20*2 AC202AYILY86-B(R) HEB/ENG Ampire | 912-99-10014 | |

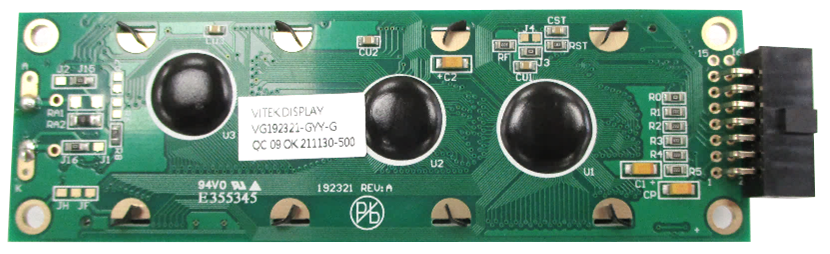

| 250049: LCD VG192321-GYY-G Vitek | 999-99-00021 | |

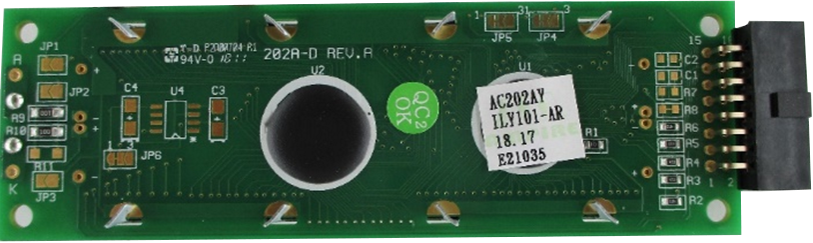

| 250034: LCD 20*2 AC202AYILY101 RUS/ENG Ampire AC-202AYILY-101-A |
911-99-00008
|

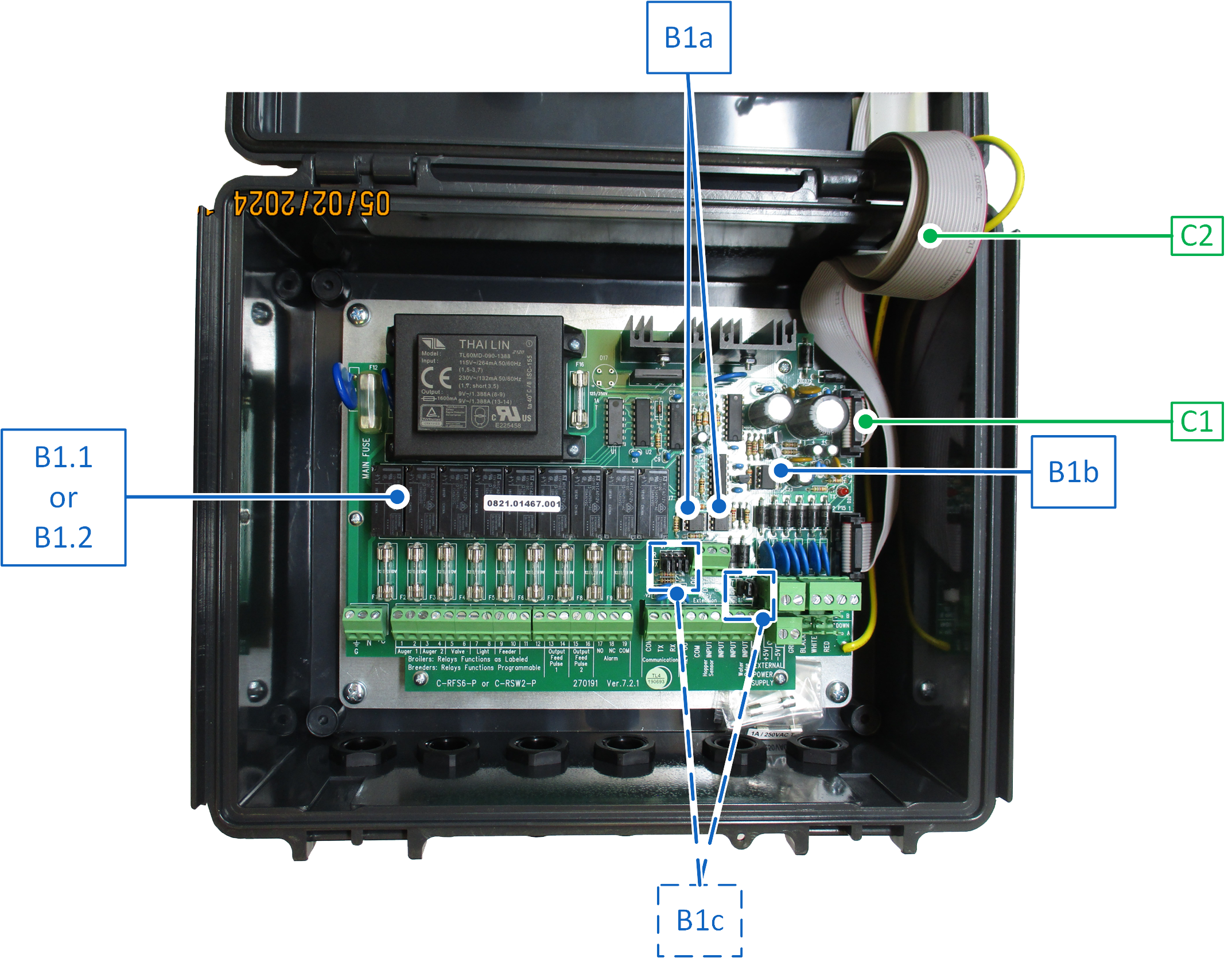

Bo mạch nằm trong hộp chứa chính
| Hình ảnh | Mô tả | Mã đặt hàng |
|

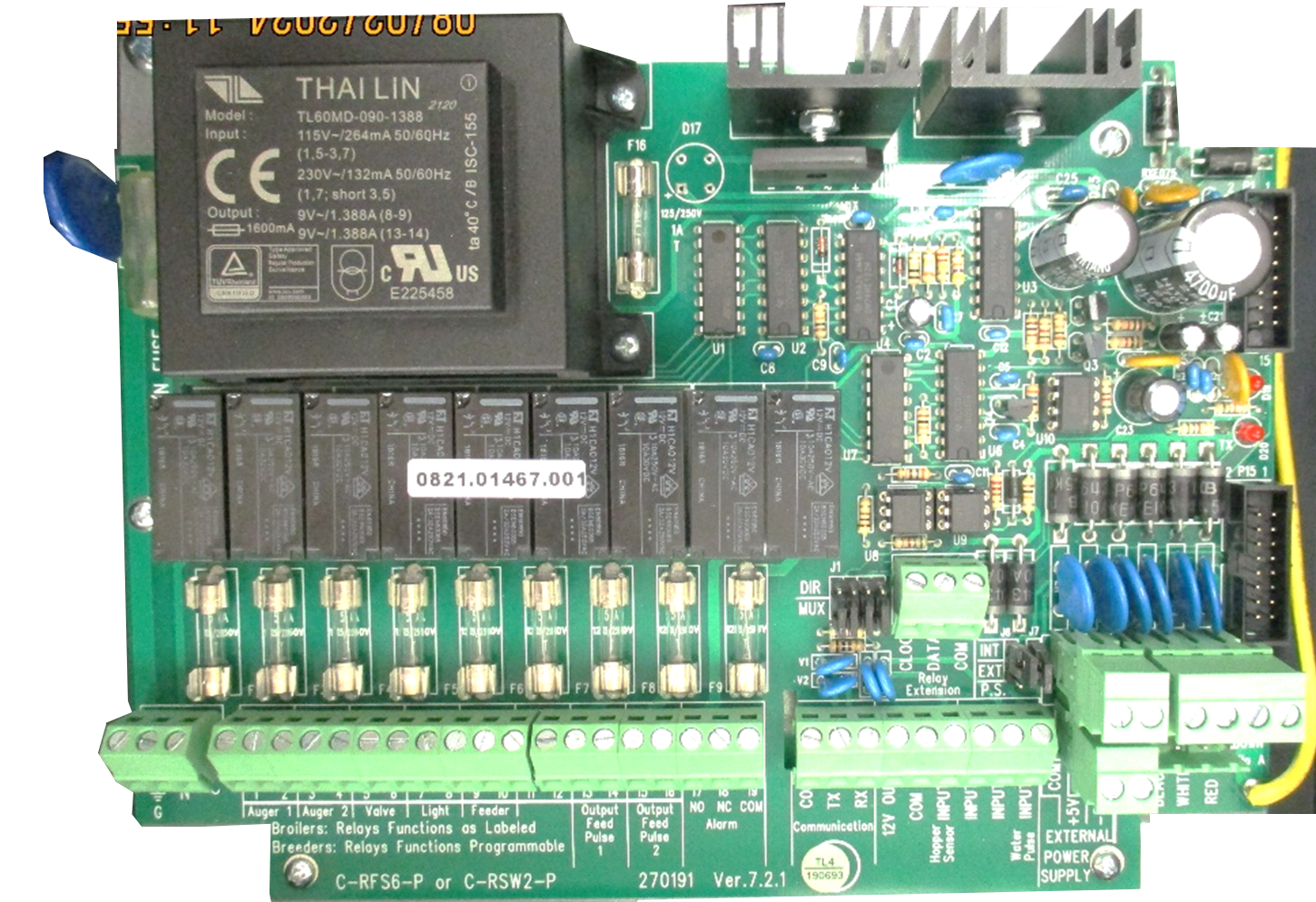

R-RSW2-P-V2: RSW-2 POWER CARD 230Volt
R-RSW2-P-V1: RSW-2 POWER CARD 115Volt |
911-99-00005
911-99-00016
|
|
|
R-RSW2-P-V2&C: RSW-2 POWER CARD 230Volt&COATING
R-RSW2-P-V1&C: RSW-2 POWER CARD 115Volt&COATING |
911-99-00022
911-99-00023 |
