Sự cố ngắn mạch giữa GND (ĐẤT) và COM

Trong Platinum XL, có một vấn đề tiềm ẩn do một số ốc vít của màn hình có thể gây ngắn mạch không đúng cách. Tài liệu này sẽ chi tiết hóa sự cố này và giải pháp cho nó. Nói chung, các bộ điều khiển Rotem có mức cách điện cao. Chúng được trang bị một biến áp cách ly, đảm bảo rằng DIG COMM và chân GND luôn hở mạch (xem Hình 1).

Quy trình được mô tả ở đây được áp dụng cho các tình huống khi điện trở lớn hơn 2 Ohm. Sự cố này đã xảy ra khi chúng tôi bắt đầu sử dụng nguồn thứ hai cho màn hình LCD XL; màn hình LCD cung cấp đã gây ngắn mạch giữa GND và Dig COM.

Mô tả Vấn đề:

Các bộ điều khiển Rotem yêu cầu nối ĐẤT tốt (0,5 – 2 Ohm).

Khi:

• GND lớn hơn 2 Ohm
• Có sự ngắn mạch giữa các kết nối Dig COM và GND

Nhiễu điện có thể truyền từ GND đến Dig COM và gây gián đoạn tín hiệu không mong muốn trong Platinum.

Kết nối Dig COM thường đến từ mạch điều chỉnh điện áp thấp.

Hình 1 minh họa sự tách biệt giữa GND và Dig COM trong sơ đồ tiêu chuẩn.

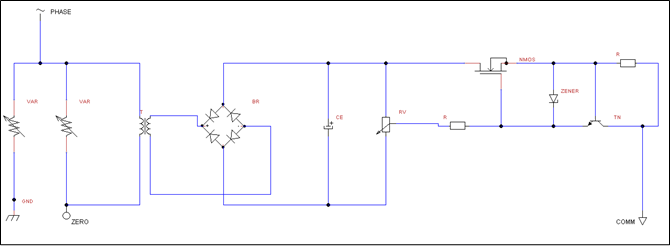

Hình 1: Sơ đồ đấu dây

Trong Platinum XL, hai ốc vít kim loại của LCD có thể gây ra hiện tượng ngắn mạch giữa cổng Dig COM và GND của Platinum. Để ngăn chặn hiện tượng ngắn mạch này, kỹ thuật viên cần thay thế các ốc vít kim loại bằng các phụ kiện thay thế được cung cấp (một ốc vít nhựa và một đai ốc nhựa) (Hình 2).

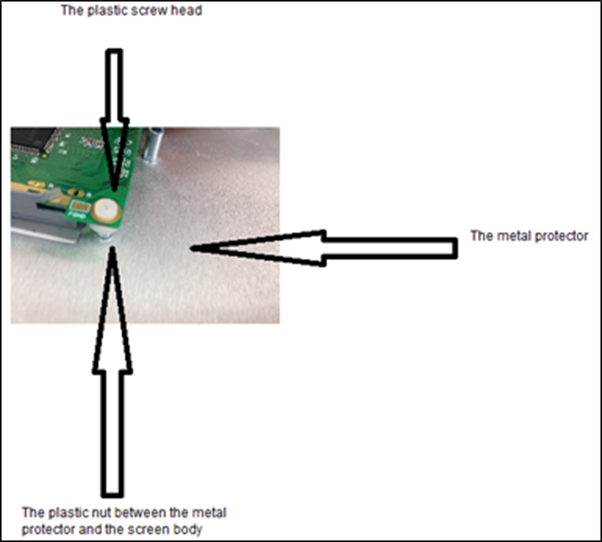

Hình 2: Ốc nhựa

Kiểm tra
Kiểm tra thiết bị để xem có hiện tượng ngắn mạch giữa COMM và GND hay không.

1. Chỉnh VOM ở chế độ đo ngắn mạch.

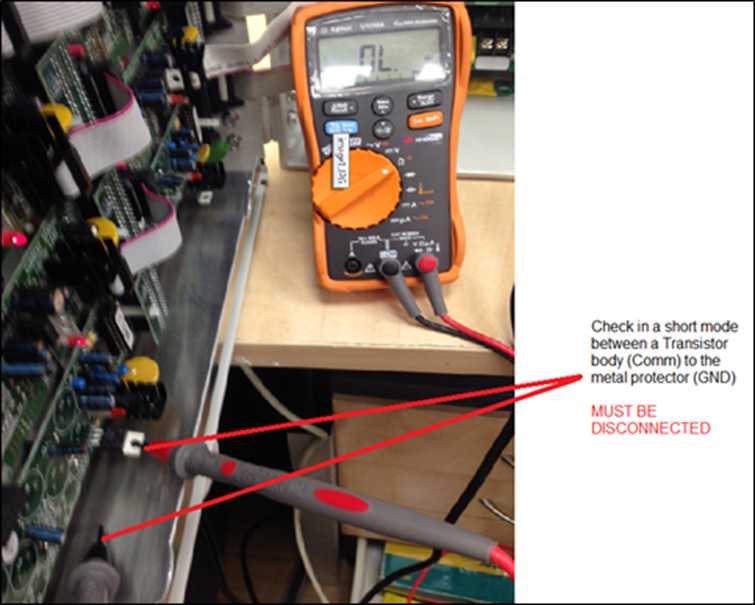

2. Kiểm tra hiện tượng ngắn mạch giữa thân transistor và bộ bảo vệ kim loại như trong Hình 3.

Hình 3: VOM

3. Nếu có hiện tượng ngắn mạch, hãy tiếp tục đến phần tiếp theo.

CẢNH BÁO: Nếu không có hiện tượng ngắn mạch, đừng thay ốc vít.

Quy trình

Hình 4: Vị trí ốc vít

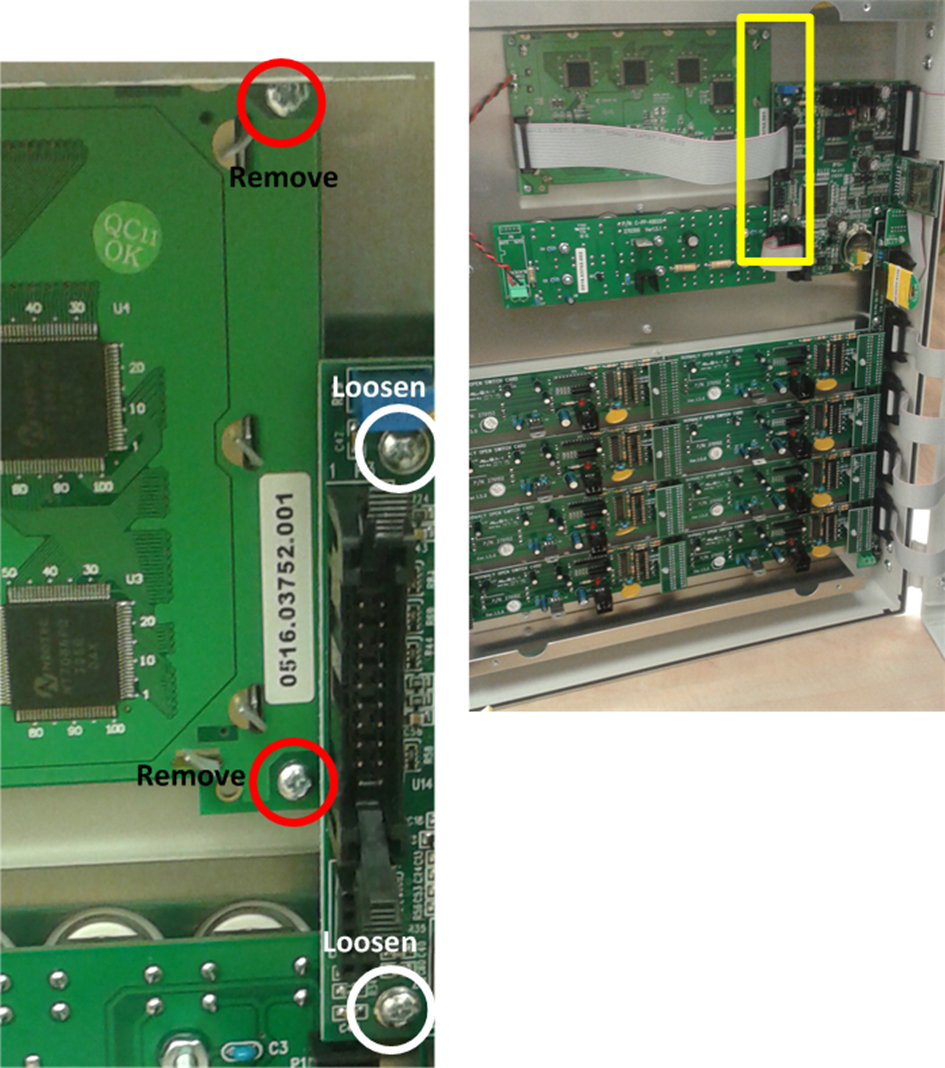

Hình 4 minh họa vị trí của các ốc vít.

1. Nới lỏng hai ốc vít trên CPU được đánh dấu là "Loosen".

2. Sử dụng ngón tay của bạn để nhẹ nhàng nâng CPU lên (chỉ đủ để dễ dàng truy cập vào màn hình của Platinum XL).

3. Gỡ bỏ hai ốc vít được đánh dấu là "Remove".

4. Đặt hai đai ốc nhựa giữa màn hình và tấm kim loại (Hình 5).

5. Chèn các ốc vít vào các đai ốc và siết chặt lại.

6. Siết chặt lại các ốc vít đã được nới lỏng.

Hình 5: Đặt Đai Ốc Nhựa

Lắp đai ốc giữa màn hình và tấm kim loại giúp ngăn chân COMM ngắn mạch với GND.
