Bảng 1: Ngõ vào/Điểm đấu nối
| Inlet, All Switches-Auto | ||||||
| TH1 | TH2 | TH3 | TH4 | TH5 | PP-F | Latch |
| short | open | open | open | open | short | off |
| open | short | open | open | open | short | off |
| open | open | open | open | short | short | off |
| open | open | open | open | open | open | off |
| open | open | open | short | open | short | off |
Bảng 2: Khởi động từ K1-10
| K1 | K2 | K3 | K4 | K5 | K6 | K7 | K8 | K9 | K10 |
| 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | |
| 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | |
| 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | |
| 115V | 115V | 115V | 115V | ||||||
| 115V | 115V | 115V |
Bảng 3: Khởi động từ K11-20
| K11 | K12 | K13 | K14 | K15 | K16 | K17 | K18 | K19 | K20 |
| 115V | |||||||||
| 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V | 115V |
Bảng 4: Khởi động từ K21-28
| K21 | K22 | K23 | K24 | K25 | K26 | K27 | K28 |
| 115V | 115V | ||||||
| 115V | 115V | 115V | |||||
| 115V | 115V | 115V |

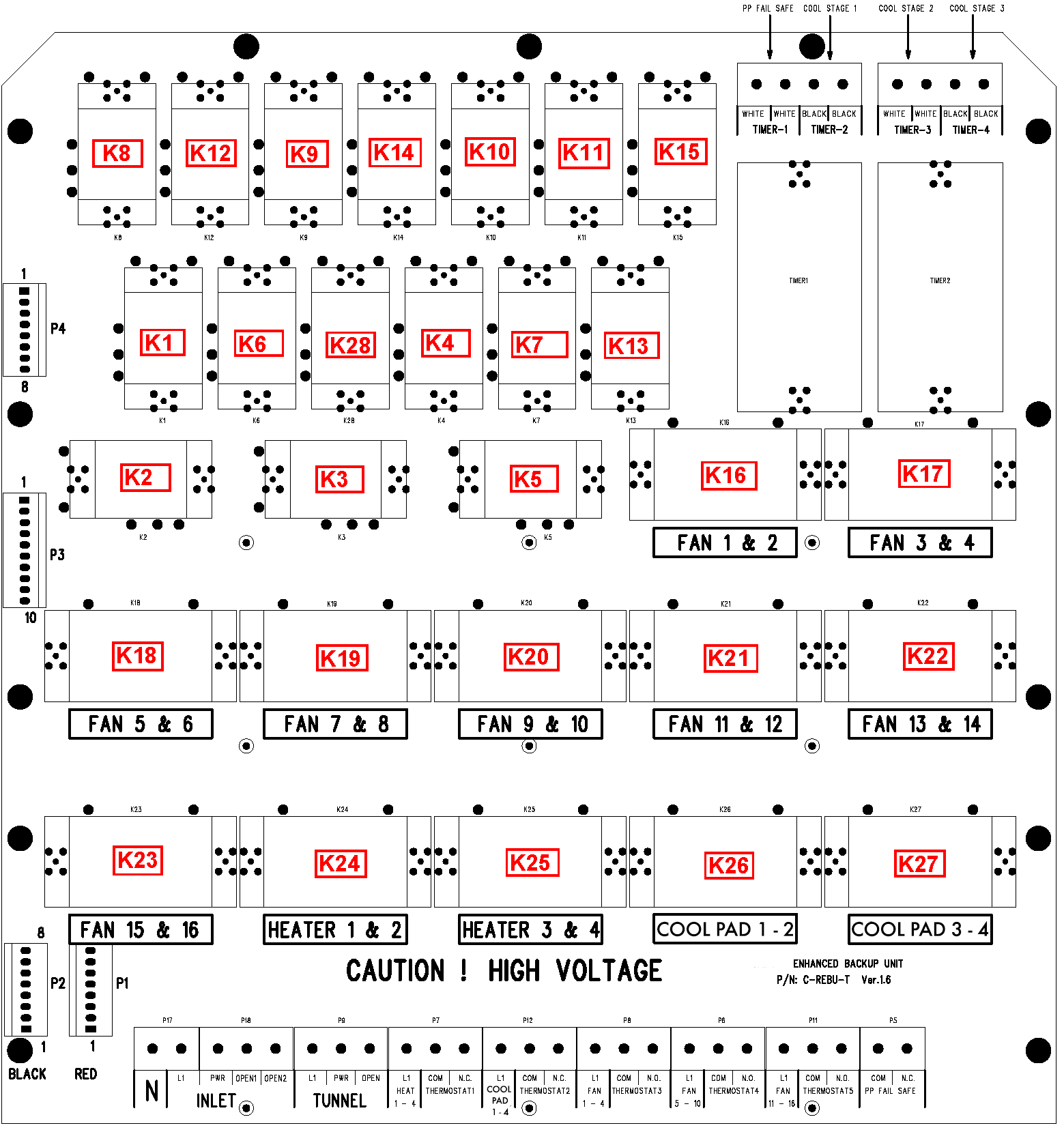

Sơ đồ tổng quan Khởi động từ và Điểm đấu nối
