ปัญหาการลัดวงจรระหว่างกราวด์และคอมมอน

ใน Platinum XL มีปัญหาที่อาจเกิดขึ้นซึ่งน็อตบางตัวของหน้าจออาจเกิดการลัดวงจรอย่างไม่ถูกต้อง เอกสารนี้ได้อธิบายปัญหาและวิธีแก้ไข โดยทั่วไปแล้ว Rotem Controllers มีระดับการแยกไฟฟ้าสูง พวกเขามีทรานส์ฟอร์มเมอร์แบบแยก ทำให้แน่ใจว่า DIG COMM และ GND ของเพลาจะถูกตัดการเชื่อมต่อ (ดูรูปที่ 1)

ขั้นตอนที่อธิบายไว้ที่นี่ได้รับการพัฒนาสำหรับสถานการณ์ที่มีความต้านทานมากกว่า 2 โอห์ม ปัญหานี้เกิดขึ้นเมื่อเราเริ่มใช้แหล่งที่สองสำหรับ XL LCD; LCD ที่จัดเตรียมไว้ทำให้มีการเชื่อมต่อ (ลัดวงจร) ระหว่าง GND และ Dig COM

คำอธิบายปัญหา:

Rotem Controllers ต้องการการเชื่อมต่อ GND ที่ดี (0.5 – 2 โอห์ม) เมื่อ:

• GND มากกว่า 2 โอห์ม
• มีการลัดวงจรระหว่างการเชื่อมต่อ Dig COM และ GND

เสียงรบกวนทางไฟฟ้าอาจส่งผ่านจาก GND ไปยัง Dig COM และทำให้เกิดการรบกวนที่ไม่ต้องการใน Platinum

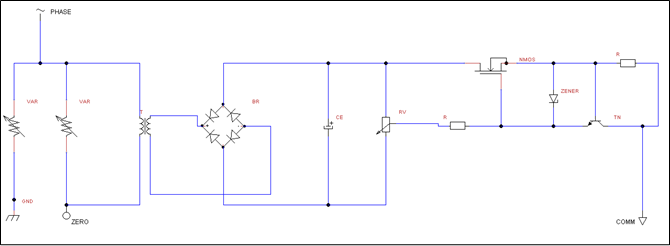

การเชื่อมต่อ Dig COM โดยปกติจะมาจากวงจรควบคุมแรงดันไฟต่ำ รูปที่ 1 แสดงให้เห็นถึงการแยก GND และ Dig COM ในสถานการณ์มาตรฐาน

รูปที่ 1: แผนผังการเดินสาย

ใน Platinum XL สกรูโลหะสองตัวใน LCD อาจทำให้เกิดการลัดวงจรระหว่างพอร์ต Dig COM กับ GND ของ Platinum เพื่อป้องกันการลัดวงจรนี้ ช่างเทคนิคจำเป็นต้องเปลี่ยนสกรูโลหะเหล่านี้ด้วยสกรูพลาสติกและน็อตพลาสติกที่จัดเตรียมไว้ (รูปที่ 2)

รูปที่ 2: สกรูพลาสติก

การทดสอบ
ทดสอบหน่วยเพื่อดูว่ามีการลัดวงจรระหว่าง COMM และ GND หรือไม่

1. ตั้งมิเตอร์วัดแรงดันในโหมดลัดวงจร

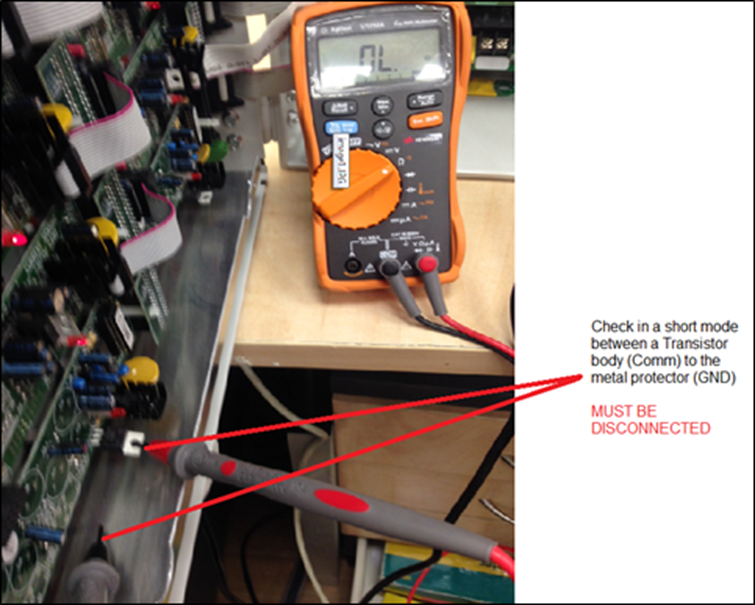

2. ตรวจสอบการลัดวงจรระหว่างตัวทรานซิสเตอร์กับตัวป้องกันโลหะตามที่แสดงในรูปที่ 3

รูปที่ 3: มิลลิเมตรวัดแรงดัน

3. หากมีการลัดวงจร ให้ดำเนินการไปยังส่วนถัดไป

คำเตือน: หากไม่มีการลัดวงจร อย่าทำการเปลี่ยนสกรู

ขั้นตอน

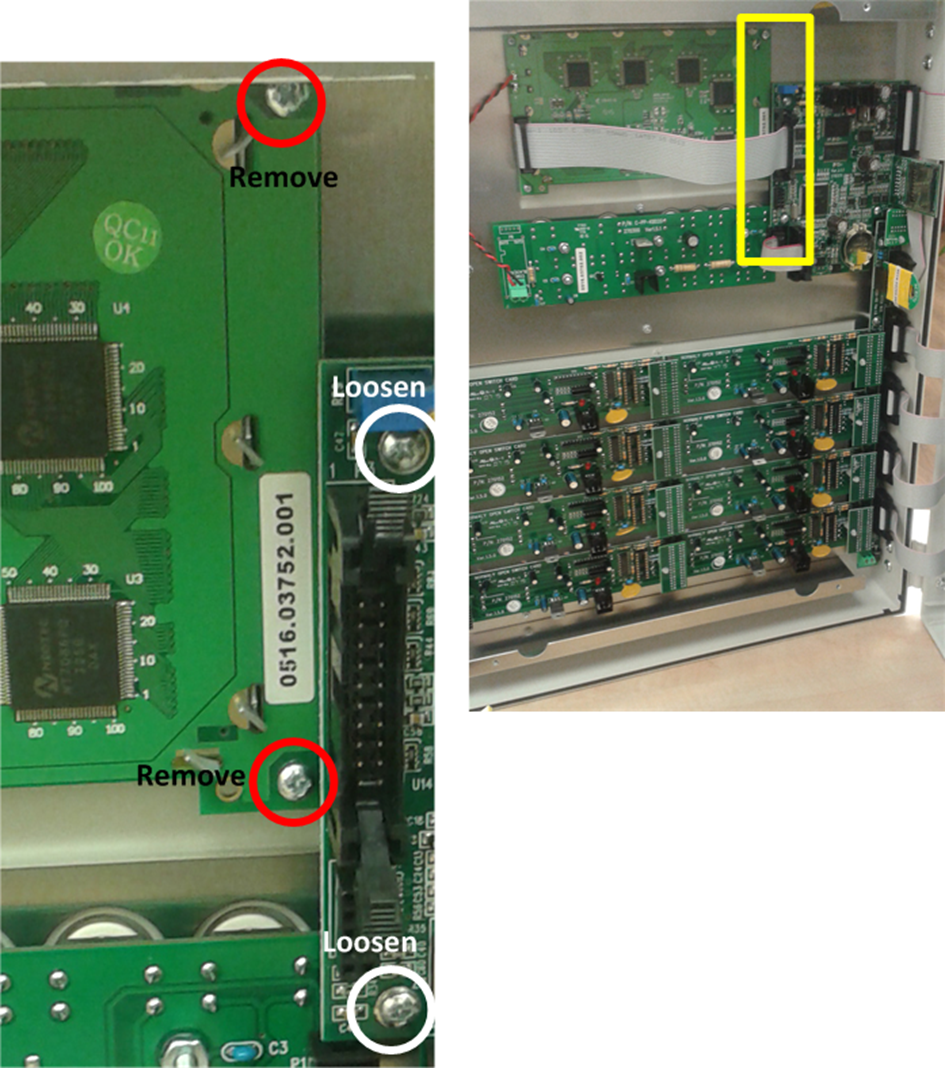

รูปที่ 4: ตำแหน่งของสกรู

รูปที่ 4 แสดงตำแหน่งของสกรู

1. คลายสกรูสองตัวที่อยู่บน CPU ที่ระบุว่า "คลาย"

2. ใช้นิ้วของคุณยก CPU ขึ้นเบา ๆ (เพียงพอที่จะทำให้เข้าถึงหน้าจอ Platinum XL ได้ง่าย)

3. ถอดสกรูสองตัวที่ระบุว่า "ถอด"

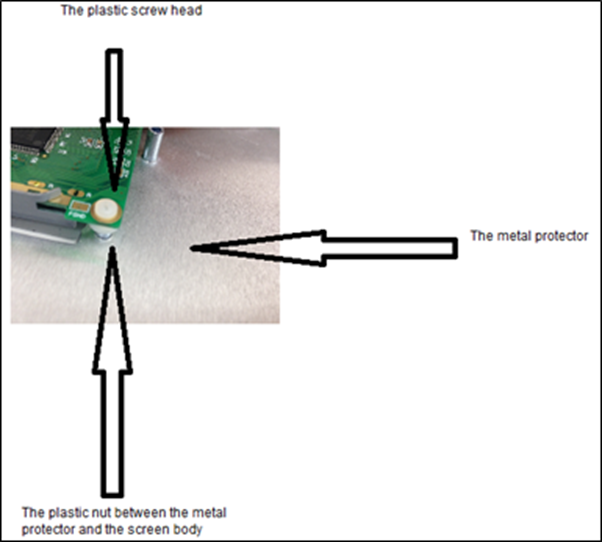

4. วางน็อตพลาสติกสองตัวระหว่างหน้าจอและแผ่นโลหะ (รูปที่ 5)

5. ใส่สกรูเข้าไปในน็อตแล้วขันให้แน่น

6. ขันสกรูที่คลายในขั้นตอนที่ 1 ให้แน่นอีกครั้ง

รูปที่ 5: การวางน็อตพลาสติก

การวางน็อตระหว่างหน้าจอกับแผ่นโลหะจะป้องกันไม่ให้ตัวเชื่อมต่อ COMM เกิดการลัดวงจรกับ GND
