グラウンドとコモン間のショート問題

Platinum XLでは、画面のネジが誤って短絡する可能性のある問題があります。この論文では、その問題と解決策について詳述しています。一般的に、Rotemコントローラーは高いレベルの電気絶縁性を備えています。絶縁トランスが装備されており、DIG COMMと軸のGNDが分離されています（図1を参照）。

ここで説明する手順は、抵抗が2オーム以上の場合に対処するために開発されました。この問題は、XL LCDの二次供給源を使用し始めた際に発生しました。供給されたLCDは、GNDとDig COMの間に接続（短絡）を可能にしました。

問題の説明:

Rotemコントローラーは、良好なGND接続（0.5〜2オーム）を必要とします。次の場合に問題が発生します:

• GNDが2オーム以上になる場合
• Dig COMとGND接続の間で短絡が発生する場合

電気ノイズがGNDからDig COMに伝わり、Platinumに不要な干渉を引き起こす可能性があります。

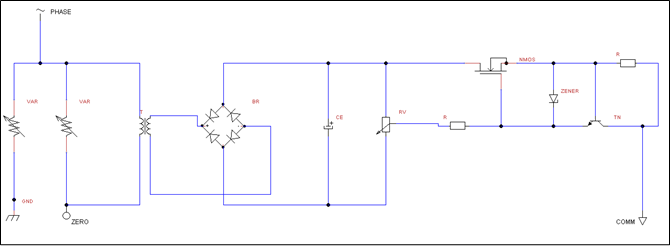

Dig COM接続は通常、低電圧調整回路から供給されます。図1は、標準的な状況におけるGNDとDig COMの分離を示しています。

Platinum XLでは、2つのLCD金属ねじがDig COMポートとPlatinumのGNDの間に短絡を引き起こす可能性があります。この短絡を防ぐために、技術者はこれらの金属ねじを提供された代用品（プラスチックねじとプラスチックナット）に交換する必要があります（図2）。

図2：プラスチックネジ

テスト
COMMとGNDの間に短絡がないか、ユニットをテストします。

1. ボルトメーターを短絡モードに設定します。

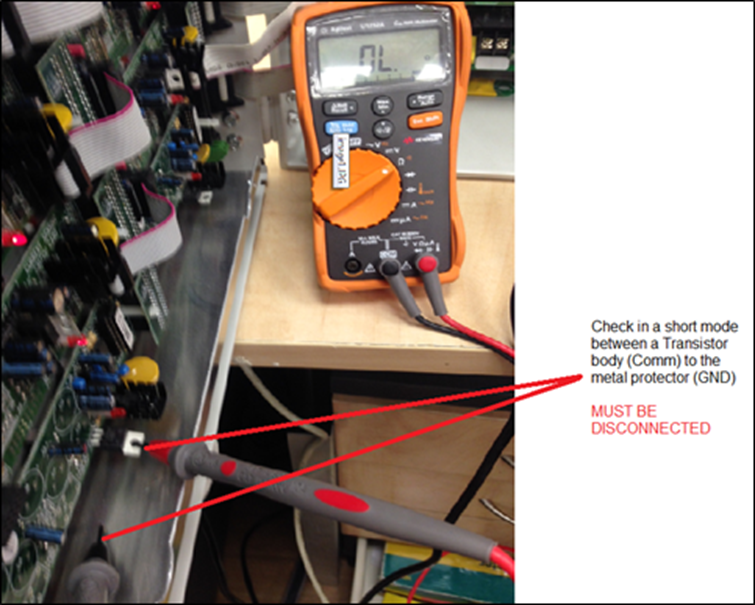

2. 図3に示されているように、トランジスタの本体と金属プロテクターの間の短絡を確認します。

図3：ボルトメーター

3. 短絡がある場合は、次のセクションに進んでください。

警告：短絡がない場合は、ねじを交換しないでください。

手順

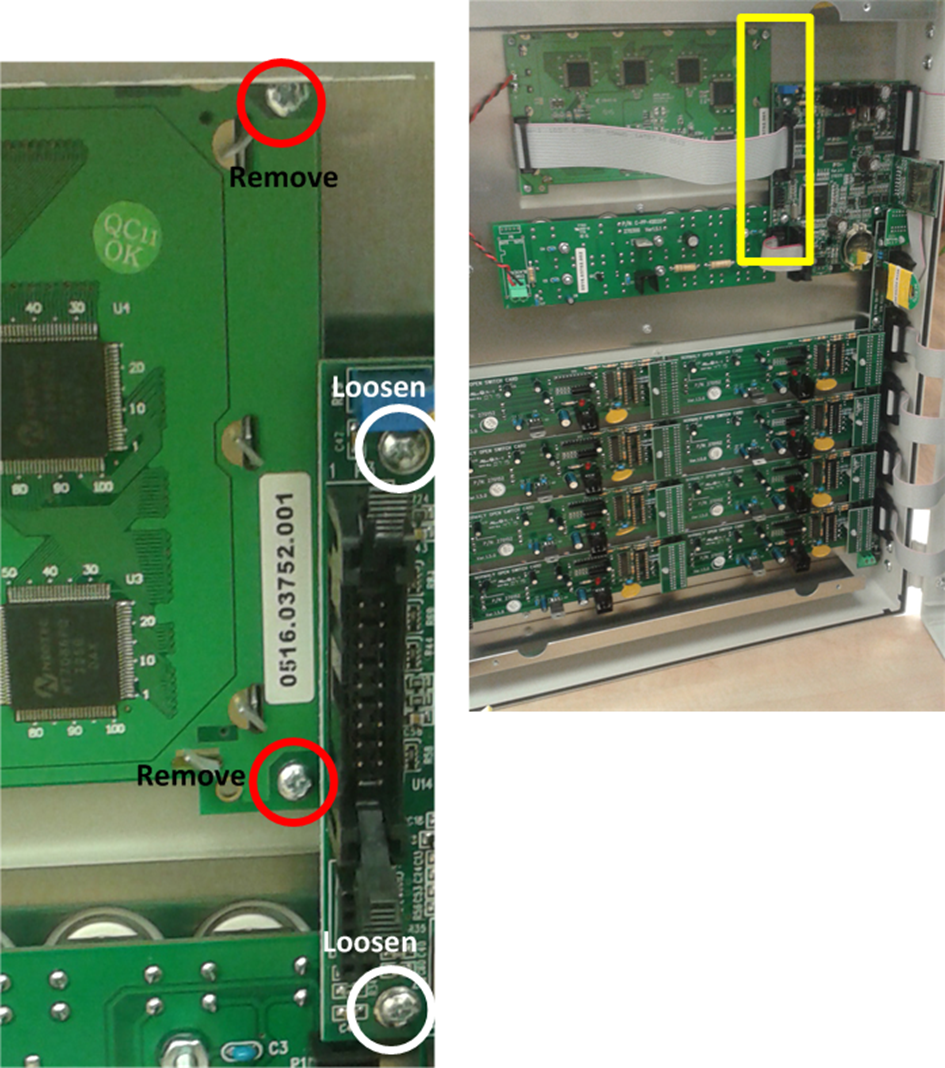

図4：ネジの位置

図4はネジの位置を示しています。

1. 「緩める」と表示されたCPUの2つのネジを緩めます。

2. 指を使ってCPUを優しく持ち上げます（Platinum XLの画面にアクセスしやすい程度に）。

3. 「取り外し」と表示された2つのネジを取り外します。

4. 画面と金属シートの間に2つのプラスチックナットを置きます（図5）。

5. ネジをナットに挿入し、締めます。

6. ステップ1で緩めたネジを再度締めます。

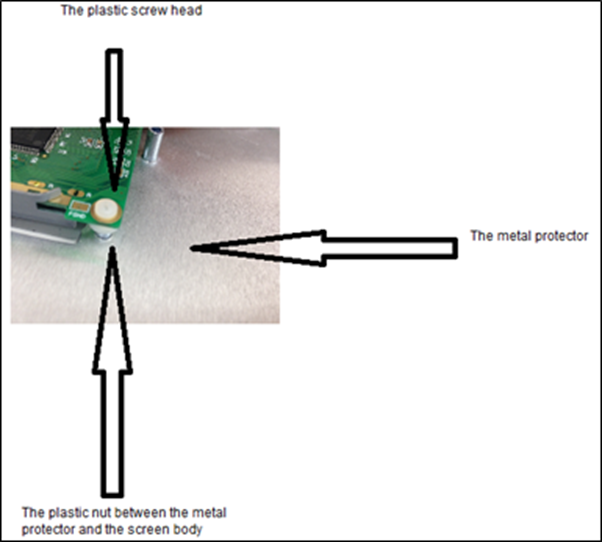

図5：プラスチックナットの配置

ナットを画面と金属板の間に置くことで、COMMコネクタがGNDと短絡するのを防ぎます。
