Problemi di cortocircuito tra Terra e Comune

Nel Platinum XL esiste un problema potenziale in cui alcune delle viti dello schermo potrebbero causare un cortocircuito improprio. Questo documento dettaglia il problema e la soluzione. In generale, i controller Rotem hanno alti livelli di isolamento elettrico. Sono dotati di un trasformatore isolato, che garantisce che il DIG COMM e il GND dell'albero siano scollegati (vedi Figura 1).

La procedura descritta qui è stata sviluppata per situazioni in cui la resistenza è superiore a 2 Ohm. Questo problema è emerso quando abbiamo iniziato a utilizzare una seconda fonte per l'LCD XL; l'LCD fornito ha permesso una connessione (corto) tra il GND e il Dig COM.

Descrizione del Problema:

I controller Rotem richiedono una buona connessione GND (0,5 – 2 Ohm). Quando:

• La resistenza GND supera i 2 Ohm
• C'è un corto tra le connessioni Dig COM e GND

I rumori elettrici potrebbero passare dal GND al Dig COM e causare interferenze indesiderate nel Platinum.

La connessione Dig COM proviene solitamente dal circuito di regolazione della bassa tensione. La Figura 1 illustra la separazione tra GND e Dig COM in una situazione standard.

Figura 1: Schema di cablaggio

Nel Platinum XL, due viti metalliche del LCD possono causare un cortocircuito tra una porta Dig COM e il GND del Platinum. Per prevenire questo cortocircuito, un tecnico deve sostituire queste viti metalliche con i sostituti forniti (una vite di plastica e un dado di plastica) (Figura 2).

Figura 2: Viti in plastica

Test
Testa l'unità per verificare se c'è un cortocircuito tra COMM e GND.

1. Imposta il voltmetro in modalità cortocircuito.

2. Controlla il cortocircuito tra il corpo di un transistor e il protettore metallico come mostrato nella Figura 3.

Figura 3: Voltmeter

3. Nel caso ci sia un cortocircuito, procedere alla sezione seguente.

ATTENZIONE: Se non c'è cortocircuito, non sostituire le viti.

Procedura

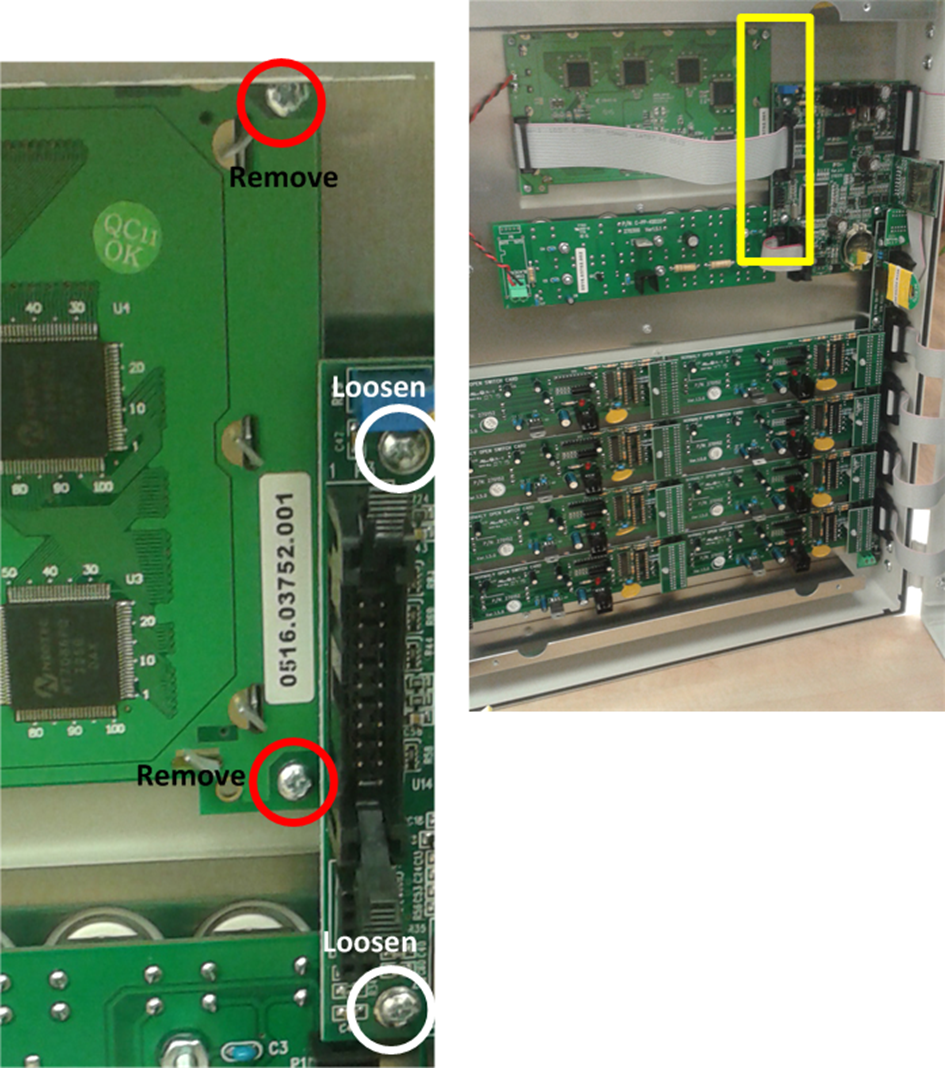

Figura 4: Posizione delle Viti

La figura 4 illustra la posizione delle viti.

1. Allenta le due viti sulla CPU etichettate "Allenta".

2. Usando il dito, solleva delicatamente la CPU (giusto il tempo necessario per accedere facilmente allo schermo del Platinum XL).

3. Rimuovi le due viti etichettate "Rimuovi".

4. Posiziona i due dadi di plastica tra lo schermo e la lamina metallica (Figura 5).

5. Inserisci le viti nei dadi e stringi.

6. Riavvita le viti allentate nel Passaggio 1.

Figura 5: Posizionamento del Dado in Plastica

Posizionare il dado tra lo schermo e la lamina metallica previene il cortocircuito del connettore COMM con il GND.
