Problèmes de court-circuit entre la terre et le commun

Dans le Platinum XL, il existe un problème potentiel où certaines vis de l'écran pourraient court-circuiter de manière incorrecte. Ce document détaille le problème et la solution. En général, les contrôleurs Rotem présentent des niveaux élevés d'isolation électrique. Ils sont équipés d'un transformateur isolé, garantissant que le DIG COMM et la masse (GND) de l'arbre sont déconnectés (voir Figure 1).

La procédure décrite ici a été développée pour des situations où la résistance est supérieure à 2 Ohms. Ce problème est apparu lorsque nous avons commencé à utiliser une deuxième source pour le XL LCD ; l'écran fourni a permis une connexion (court-circuit) entre la GND et le Dig COM.

Description du Problème:

Les contrôleurs Rotem nécessitent une bonne connexion GND (0,5 – 2 Ohms). Lorsque:

• La résistance de la GND est supérieure à 2 Ohms
• Il y a un court-circuit entre les connexions Dig COM et GND

Les bruits électriques pourraient passer de la GND au Dig COM, provoquant des interférences indésirables dans le Platinum.

La connexion Dig COM provient généralement du circuit de régulation basse tension. La Figure 1 illustre la séparation entre GND et Dig COM dans une situation normale.

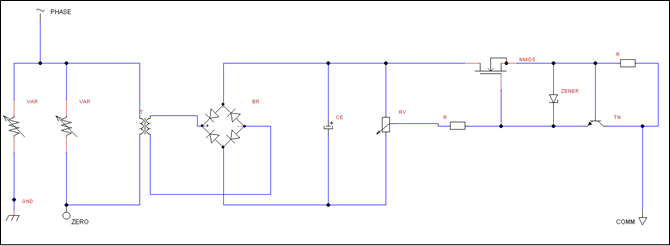

Figure 1 : Schéma de câblage

Dans le Platinum XL, deux vis métalliques de l'écran LCD peuvent provoquer un court-circuit entre un port Dig COM et la masse (GND) du Platinum. Pour éviter ce court-circuit, un technicien doit remplacer ces vis métalliques par les substituts fournis (une vis en plastique et un écrou en plastique) (Figure 2).

Figure 2 : Vis en plastique

Test
Testez l’unité pour voir s'il y a un court-circuit entre COMM et GND.

1. Mettez un voltmètre en mode court-circuit.

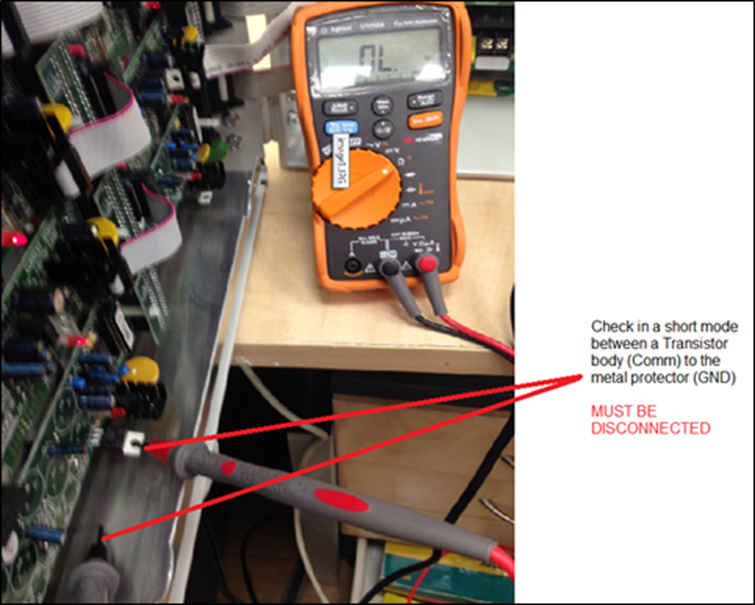

2. Vérifiez le court-circuit entre le corps d'un transistor et le protecteur métallique comme indiqué dans la Figure 3.

Figure 3 : Voltmètre

3. Dans le cas où il y a un court-circuit, passez à la section suivante.

AVERTISSEMENT : S'il n'y a pas de court-circuit, ne remplacez pas les vis.

Procédure

Figure 4 : Emplacement des vis

La figure 4 illustre l'emplacement des vis.

1. Dévissez les deux vis sur le processeur étiquetées "Dévisser".

2. Avec votre doigt, soulevez doucement le processeur (juste assez pour faciliter l'accès à l'écran du Platinum XL).

3. Retirez les deux vis étiquetées "Retirer".

4. Placez les deux écrous en plastique entre l'écran et la tôle métallique (figure 5).

5. Insérez les vis dans les écrous et serrez-les.

6. Resserrez les vis desserrées à l'étape 1.

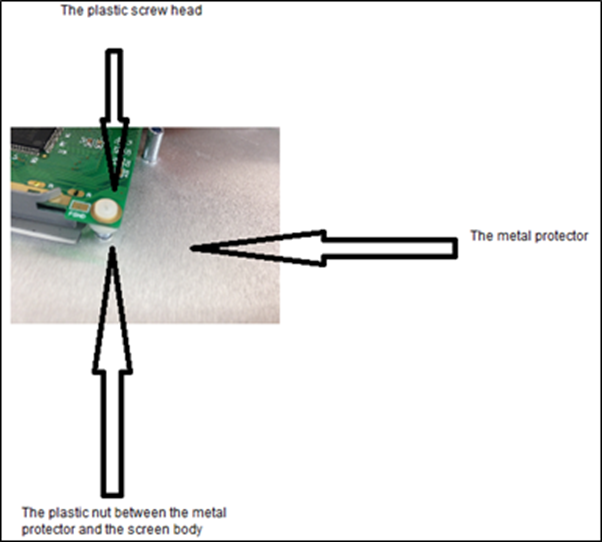

Figure 5 : Placement de l'écrou en plastique

Placer l'écrou entre l'écran et la tôle métallique empêche le connecteur COMM de court-circuiter avec la masse (GND).
