Mga Isyu sa Pag-short sa pagitan ng Ground at Common

Sa Platinum XL, may potensyal na problema kung saan ang ilan sa mga turnilyo ng screen ay maaaring mag-short ng mali. Ang papel na ito ay nagdedetalye ng isyu at solusyon. Sa pangkalahatan, ang Rotem Controllers ay may mataas na antas ng electrical isolation. Mayroon silang naka-isolate na transformer na tinitiyak na ang DIG COMM at shaft GND ay hindi magkadugtong (tingnan ang Larawan 1).

Ang prosedyur na inilarawan dito ay binuo para sa mga sitwasyon kung saan ang resistensya ay higit sa 2 Ohm. Lumabas ang isyung ito nang nagsimula kaming gumamit ng pangalawang source para sa XL LCD; ang ibinigay na LCD ay nag-enable ng koneksyon (short) sa pagitan ng GND at Dig COM.

Paglalarawan ng Isyu:

Kailangan ng Rotem Controllers ng magandang GND connection (0.5 – 2 Ohm). Kapag:

• Ang GND ay higit sa 2 Ohm
• May shorting sa pagitan ng Dig COM at ng GND connections

Ang electrical noise ay maaaring dumaan mula sa GND papuntang Dig COM at magdulot ng hindi kanais-nais na interference sa Platinum.

Karaniwan, ang Dig COM connection ay galing sa low voltage regulation circuit. Ipinapakita ng Larawan 1 ang paghihiwalay ng GND at Dig COM sa isang standard na sitwasyon.

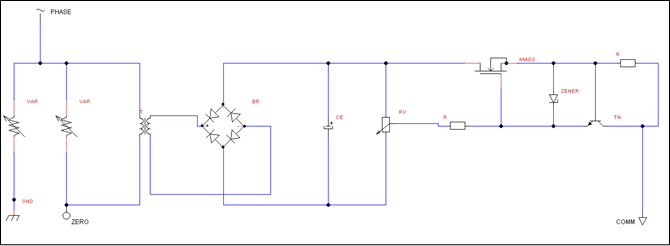

Figure 1: Wiring Schematic

Sa Platinum XL, ang dalawang metal na tornilyo ng LCD ay maaaring magdulot ng short circuit sa pagitan ng Dig COM port at ng GND ng Platinum. Upang maiwasan ang short na ito, kailangan ng technician na palitan ang mga metal na tornilyo ng mga ibinigay na kapalit (isang plastic na tornilyo at isang plastic na nut) (Figure 2).

Figure 2: Mga Plastic na Tornilyo

Pagsusuri
Subukan ang yunit upang makita kung may short circuit sa pagitan ng COMM at GND.

1. Ilagay ang Voltmeter sa short mode.

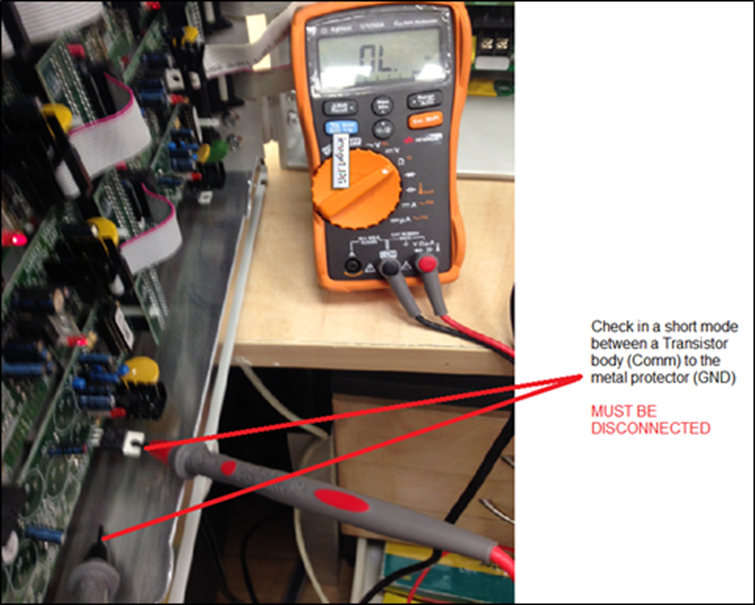

2. Suriin ang short circuit sa pagitan ng katawan ng Transistor at ng metal na protektor gaya ng ipinapakita sa Figure 3.

Filipino

Figure 3: Voltmeter

3. Kung mayroong short circuit, magpatuloy sa susunod na bahagi.

BABALA: Kung walang short circuit, huwag palitan ang mga tornilyo.

Pamamaraan

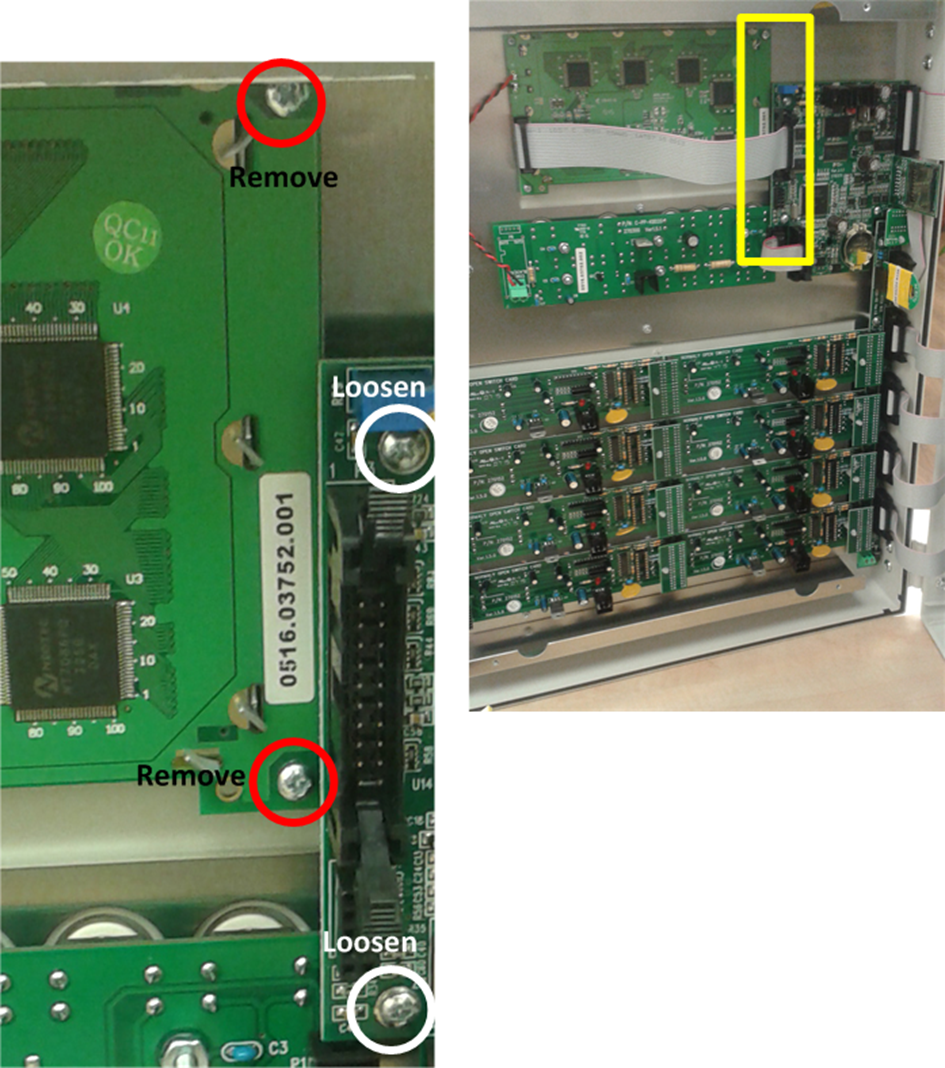

Figure 4: Lokasyon ng mga Tornilyo

Ipinapakita ng Figure 4 ang lokasyon ng mga tornilyo.

1. Paluwagin ang dalawang tornilyo sa CPU na may label na "Paluwagin".

2. Gamitin ang iyong daliri upang dahan-dahang itaas ang CPU (sapat lang upang madaliang ma-access ang screen ng Platinum XL).

3. Alisin ang dalawang tornilyo na may label na "Alisin".

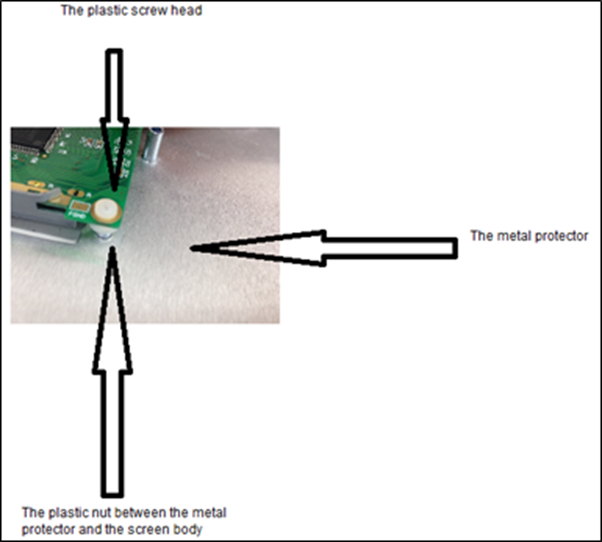

4. Ilagay ang dalawang plastic na nut sa pagitan ng screen at ng metal na patong (Figure 5).

5. Ipasok ang mga tornilyo sa mga nut at higpitan.

6. I-tighten muli ang mga tornilyo na pinahigpit sa Hakbang 1.

Figure 5: Paglalagay ng Plastic Nut

Ang paglalagay ng nut sa pagitan ng screen at ng metal na patong ay pumipigil sa COMM connector na ma-short circuit sa GND.
