Problemas de cortocircuito entre tierra y común

En el Platinum XL existe un problema potencial en el que algunos de los tornillos de la pantalla podrían cortocircuitarse incorrectamente. Este documento detalla el problema y la solución. En general, los controladores Rotem tienen altos niveles de aislamiento eléctrico. Vienen equipados con un transformador aislado, lo que garantiza que DIG COMM y GND del eje estén desconectados (consulte la Figura 1).

El procedimiento descrito aquí se desarrolló para situaciones en las que hay una resistencia de más de 2 ohmios. Este problema surgió cuando comenzamos a usar una segunda fuente para la pantalla LCD XL; la pantalla LCD suministrada permitió una conexión (cortocircuito) entre GND y Dig COM.

Descripción del problema

Los controladores Rotem requieren una buena conexión GND (0,5 – 2 ohmios). Cuando

• la GND es superior a 2 ohmios y
• hay un cortocircuito entre Dig COM y las conexiones GND

los ruidos eléctricos podrían pasar de GND a Dig COM y causar interferencias no deseadas en el Platinum.

La conexión Dig COM generalmente proviene del circuito de regulación de bajo voltaje. La figura 1 ilustra la separación entre GND y Dig COM en una situación estándar.

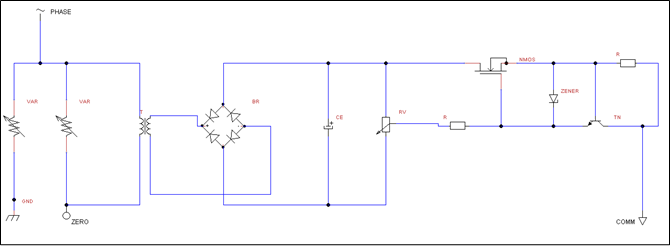

Figura 1: Esquema de cableado

En el Platinum XL, dos tornillos metálicos del LCD pueden causar un cortocircuito entre un puerto Dig COM y el GND del Platinum. Para prevenir este cortocircuito, un técnico necesita reemplazar estos tornillos metálicos por los sustitutos proporcionados (un tornillo de plástico y una tuerca de plástico) (Figura 2).

Figura 2: Tornillos de Plástico

Prueba
Pruebe la unidad para ver si hay un cortocircuito entre COMM y GND.

1. Coloque un voltímetro en modo de cortocircuito.

2. Verifique el cortocircuito entre el cuerpo de un transistor y el protector metálico, como se muestra en la Figura 3.

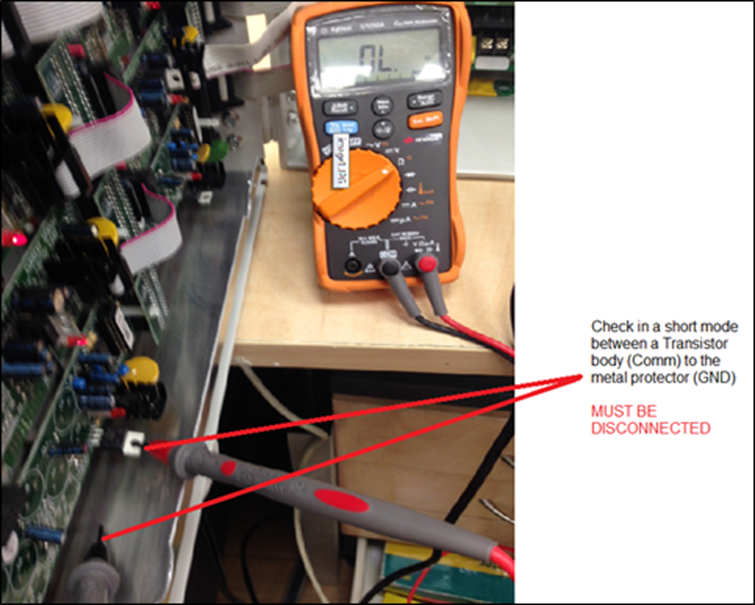

Figura 3: Voltímetro

3. En caso de que haya un cortocircuito, proceda a la siguiente sección.

CUIDADO: Si no hay cortocircuito, no reemplace los tornillos.

Procedimiento

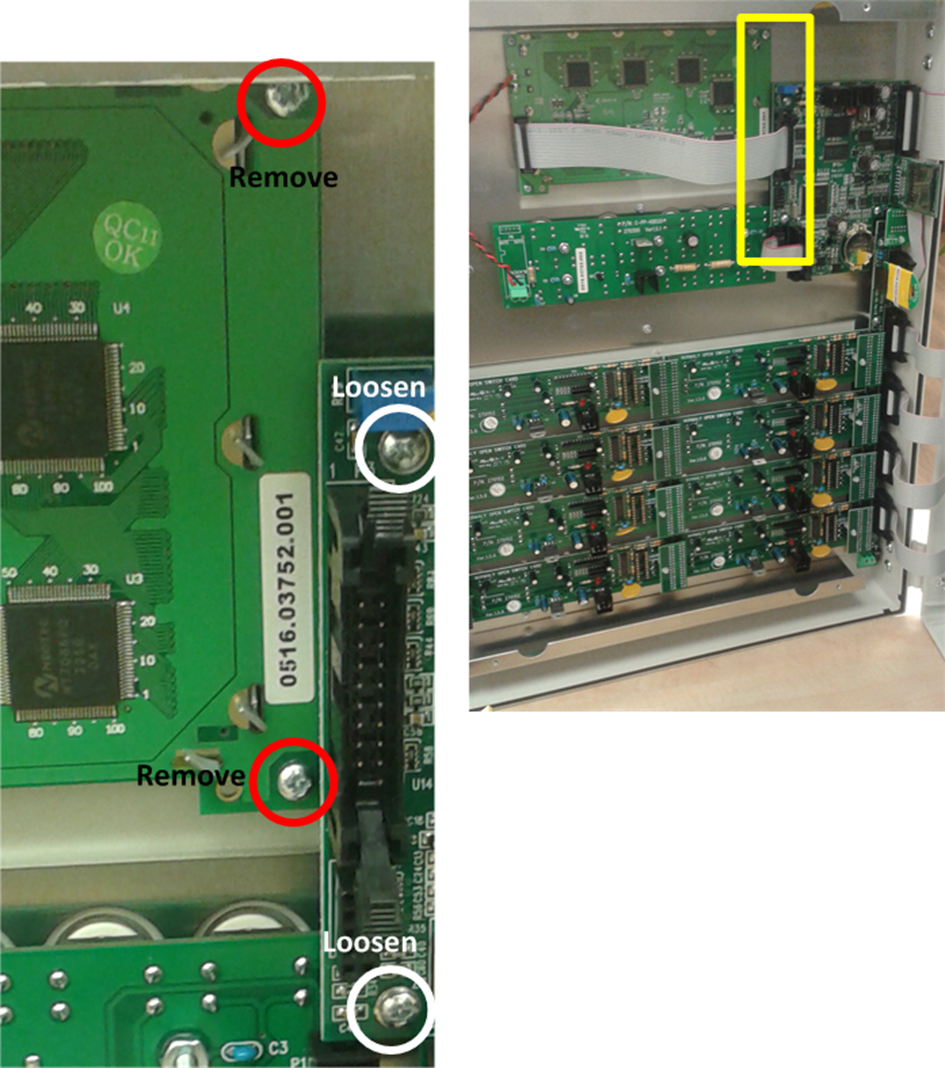

Figura 4: Ubicación de los Tornillos

La figura 4 ilustra la ubicación de los tornillos.

1. Afloje los dos tornillos en la CPU etiquetados como "Aflojar".

2. Usando su dedo, levante suavemente la CPU (sólo lo suficiente para facilitar el acceso a la pantalla del Platinum XL).

3. Retire los dos tornillos etiquetados como "Retirar".

4. Coloque las dos tuercas de plástico entre la pantalla y la lámina de metal (Figura 5).

5. Inserte los tornillos en las tuercas y apriete.

6. Vuelva a apretar los tornillos aflojados en el Paso 1.

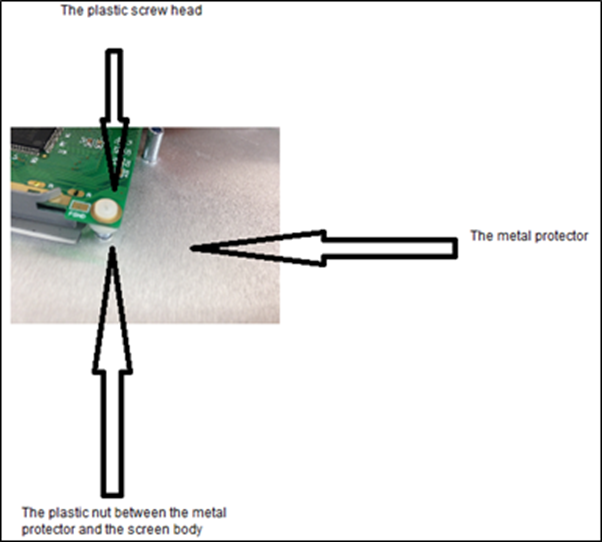

Figura 5: Colocación de la Tuerca de Plástico

Colocar la tuerca entre la pantalla y la lámina metálica previene que el conector COMM haga cortocircuito con el GND.
