مشكلات القصر بين الأرضي والمشترك

في Platinum XL هناك مشكلة محتملة تتعلق ببعض براغي الشاشة التي قد تتسبب في قصر غير صحيح. توضح هذه

الورقة المشكلة والحل. بشكل عام، تحتوي وحدات تحكم Rotem على مستويات عالية من العزل الكهربائي. فهي مزودة بمحولات معزولة، مما يضمن فصل DIG COMM و GND الخاص بالمحور (انظر الشكل 1).

تم تطوير الإجراء الموضح هنا لحالات تكون فيها مقاومة تزيد عن 2 أوم. ظهرت هذه المشكلة عندما بدأنا باستخدام مصدر ثانٍ لشاشة XL LCD؛ حيث مكّنت الشاشة الموردة من حدوث اتصال (قصر) بين GND و Dig COM.

وصف المشكلة:

تتطلب وحدات تحكم Rotem اتصال GND جيدًا (0.5 – 2 أوم). عندما:

• تزيد مقاومة GND عن 2 أوم
• يحدث قصر بين اتصالات Dig COM و GND

يمكن أن تنتقل الضوضاء الكهربائية من GND إلى Dig COM، مما يتسبب في حدوث تداخل غير مرغوب فيه في Platinum.

عادة ما يأتي اتصال Dig COM من دائرة تنظيم الجهد المنخفض. يوضح الشكل 1 الفصل بين GND و Dig COM في الوضع القياسي.

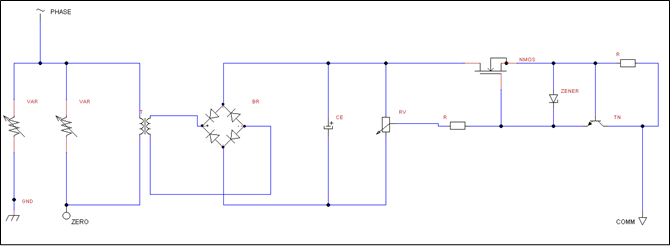

الشكل 1: المخطط الكهربائي

في جهاز Platinum XL، قد تتسبب مسمارين معدنيين في LCD في حدوث قصر بين منفذ Dig COM والأرضي (GND) لجهاز Platinum. لمنع هذا القصر، يحتاج الفني إلى استبدال هذه المسامير المعدنية بالبدائل المقدمة (مسمار بلاستيكي وصامولة بلاستيكية) (الشكل 2).

الشكل 2: مسامير بلاستيكية

الاختبار
اختبر الوحدة لمعرفة ما إذا كان هناك قصر بين COMM و GND.

1. ضع مقياس الجهد في وضع القصر.

2. تحقق من القصر بين جسم الترانزستور والواقي المعدني كما هو موضح في الشكل 3.

الشكل 3: مقياس الجهد

3. في حالة وجود قصر، انتقل إلى القسم التالي.

تحذير: إذا لم يكن هناك قصر، فلا تقم باستبدال المسامير.

الإجراء

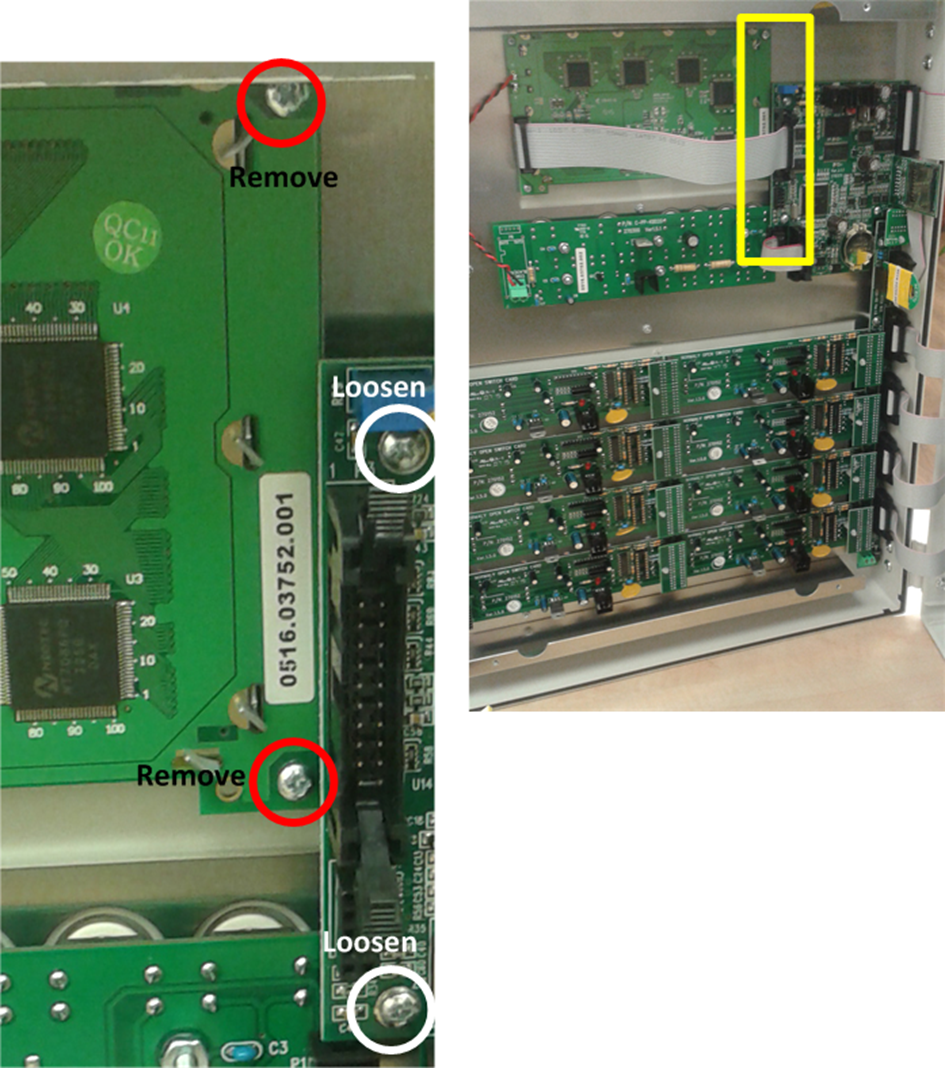

الشكل 4: موقع المسامير

يوضح الشكل 4 موقع المسامير.

1. قم بفك مسمارين على وحدة المعالجة المركزية المعلمة "افكك".

2. باستخدام إصبعك، ارفع وحدة المعالجة المركزية برفق (فقط بما يكفي لتسهيل الوصول إلى شاشة Platinum XL).

3. أزل المسامير الاثنين المعلمات "أزل".

4. ضع الصامولين البلاستيكين بين الشاشة واللوح المعدني (الشكل 5).

5. أدخل المسامير في الصامولات وقم بتشديدها.

6. قم بإعادة تشديد المسامير التي تم فكها في الخطوة 1.

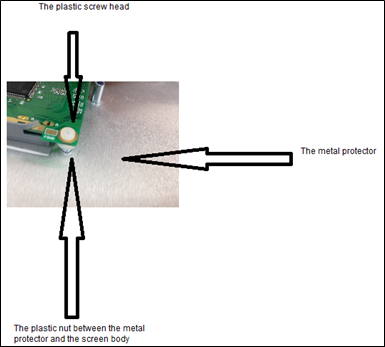

الشكل 5: وضع الصامولة البلاستيكية

وضع الصامولة بين الشاشة واللوح المعدني يمنع موصل COMM من الاتصال بالأرضي (GND).
